Tụ Bù Thông Minh Có Cuộn Kháng SDF-HR Cho Hệ Thống Điện Nhiều Sóng Hài

Trong các hệ thống điện công nghiệp hiện đại, biến tần, bộ nguồn điện tử và nhiều thiết bị sử dụng linh kiện bán dẫn có thể tạo ra sóng hài, ảnh hưởng đến chất lượng điện năng và độ ổn định của hệ thống. Nếu lựa chọn thiết bị bù công suất phản kháng không phù hợp, sóng hài có thể làm tăng nguy cơ quá nhiệt, gây hư hỏng tụ điện hoặc dẫn đến hiện tượng cộng hưởng điện.

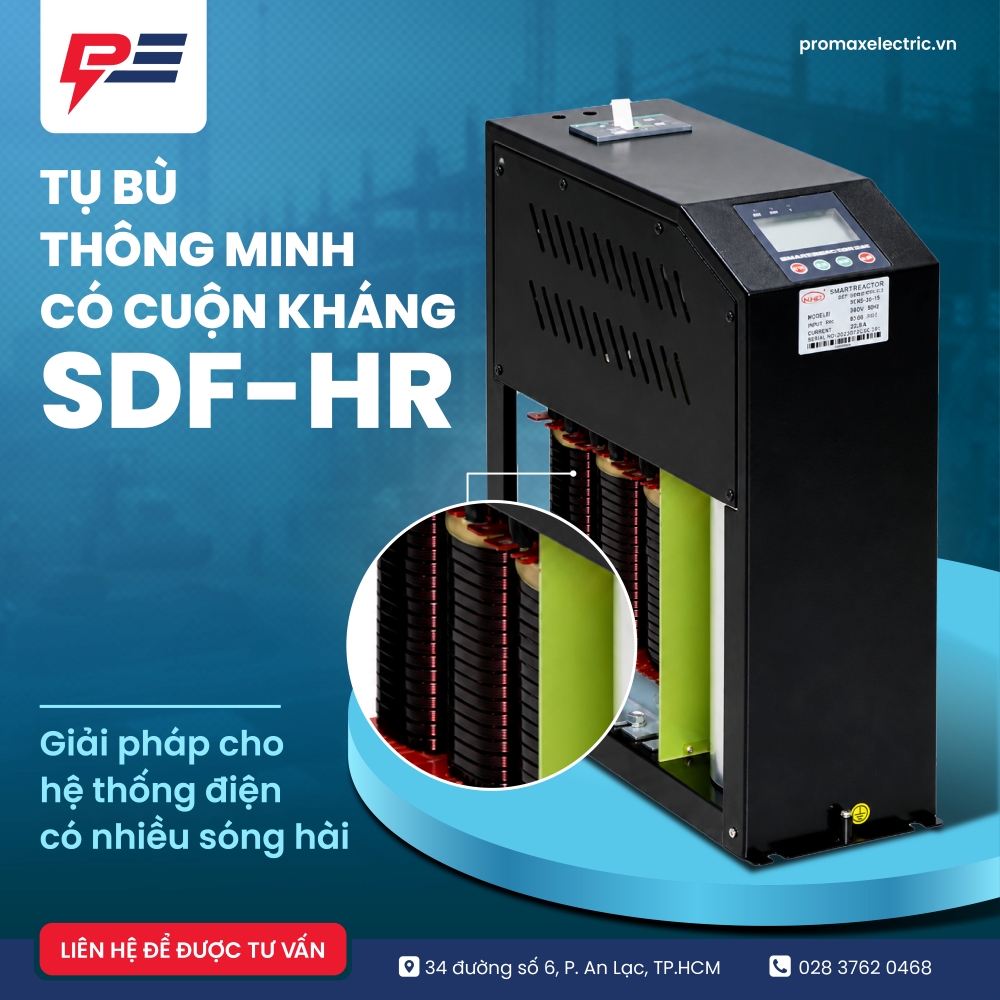

Tụ bù thông minh có cuộn kháng SDF-HR là giải pháp tích hợp tụ điện hạ thế, cuộn kháng và hệ thống điều khiển trong cùng một thiết bị. Trong bài viết này, Promax Electric sẽ giúp bạn tìm hiểu đặc điểm, nguyên lý hoạt động và cách lựa chọn SDF-HR phù hợp với hệ thống điện có nhiều sóng hài.

Tụ bù thông minh có cuộn kháng SDF-HR là gì?

Tụ bù thông minh có cuộn kháng SDF-HR là thiết bị được thiết kế để bù công suất phản kháng, đồng thời hỗ trợ hạn chế những rủi ro liên quan đến sóng hài trong hệ thống điện. Thay vì sử dụng tụ bù thông thường, giải pháp này kết hợp thêm cuộn kháng nhằm điều chỉnh đặc tính điện của nhánh tụ, giảm nguy cơ cộng hưởng với sóng hài xuất hiện trong mạng điện.

Thiết bị tích hợp tụ điện hạ thế, cuộn kháng hiệu suất cao, công tắc và hệ thống điều khiển. Nhờ cấu trúc này, SDF-HR có thể thực hiện các chức năng bù công suất phản kháng, chuyển mạch, đo lường và giám sát theo thiết kế của sản phẩm.

Giải pháp này phù hợp để xem xét trong các nhà máy sản xuất, xưởng cơ khí, hệ thống HVAC và những công trình có nhiều động cơ sử dụng biến tần hoặc thiết bị điện tử công suất. Tuy nhiên, việc lựa chọn vẫn cần dựa trên kết quả đánh giá chất lượng điện năng và đặc điểm tải thực tế.

Ưu điểm của tụ bù thông minh có cuộn kháng SDF-HR

Hạn chế nguy cơ cộng hưởng sóng hài

Khi hệ thống điện có nhiều tải phi tuyến, các thành phần sóng hài có thể tương tác với tụ bù và điện cảm của mạng điện, tạo ra điều kiện cộng hưởng. Hiện tượng này có thể làm tăng dòng điện qua tụ, gây quá nhiệt và rút ngắn tuổi thọ thiết bị.

Cuộn kháng được tích hợp trong SDF-HR giúp điều chỉnh tần số cộng hưởng của nhánh tụ, hạn chế nguy cơ khuếch đại sóng hài tại những tần số không mong muốn. Đây là lợi thế quan trọng khi triển khai hệ thống bù công suất phản kháng trong môi trường có nhiều biến tần, bộ chỉnh lưu và tải phi tuyến.

Hỗ trợ cải thiện hệ số công suất

Bên cạnh khả năng hạn chế rủi ro do sóng hài, tụ bù thông minh có cuộn kháng SDF-HR còn thực hiện nhiệm vụ bù công suất phản kháng cho hệ thống điện. Khi dung lượng bù được tính toán phù hợp, thiết bị giúp nâng cao hệ số công suất, giảm dòng điện phản kháng truyền tải từ nguồn và góp phần hạn chế tổn thất trên đường dây.

Việc duy trì hệ số công suất ở mức phù hợp cũng giúp doanh nghiệp sử dụng điện hiệu quả hơn. Tuy nhiên, hiệu quả thực tế phụ thuộc vào đặc tính tải, dung lượng tụ bù, cấu hình cuộn kháng và phương thức điều khiển.

Tích hợp điều khiển và giám sát

SDF-HR kết hợp các thành phần đóng cắt và điều khiển trong một thiết bị, hỗ trợ quá trình vận hành hệ thống bù công suất phản kháng. Theo thông tin sản phẩm được cung cấp, thiết bị có khả năng kết nối tối đa 28 bộ online và độ tin cậy chuyển mạch được công bố trên một triệu lần.

Những đặc điểm này có thể giúp đơn giản hóa việc tổ chức hệ thống bù và hỗ trợ giám sát vận hành. Khi lựa chọn sản phẩm, người dùng nên đối chiếu tài liệu kỹ thuật để xác nhận các chức năng giám sát, giao thức kết nối và điều kiện áp dụng cụ thể.

Cách lựa chọn cuộn kháng SDF-HR theo mức sóng hài

Những lưu ý khi lắp đặt và sử dụng tụ bù SDF-HR

Để hệ thống bù hoạt động ổn định, cần xác định dung lượng bù dựa trên công suất phản kháng của tải và hệ số công suất mục tiêu. Nếu lựa chọn dung lượng không phù hợp, hệ thống có thể xảy ra tình trạng bù thiếu hoặc bù dư, ảnh hưởng đến hiệu quả vận hành.

Bên cạnh đó, cần kiểm tra điện áp định mức, dòng điện, điều kiện nhiệt độ và khả năng thông gió của tủ điện. Cuộn kháng có thể phát sinh nhiệt trong quá trình hoạt động, do đó việc bố trí khoảng cách lắp đặt và tản nhiệt cần tuân thủ hướng dẫn của nhà sản xuất.

Một trong những yếu tố quan trọng khi lựa chọn tụ bù thông minh có cuộn kháng SDF-HR là xác định đúng tỷ lệ cuộn kháng. Hai cấu hình 7% và 14% được thiết kế cho những điều kiện sóng hài khác nhau, vì vậy không nên lựa chọn chỉ dựa trên công suất của hệ thống.

Cuộn kháng 7% cho hệ thống có sóng hài bậc 5 và bậc 7

Cấu hình cuộn kháng 7% thường được cân nhắc cho hệ thống có các thành phần sóng hài chủ yếu từ bậc 5, bậc 7 trở lên. Đây là những thành phần thường gặp trong mạng điện có biến tần, bộ chỉnh lưu và các tải phi tuyến công nghiệp.

Cuộn kháng giúp dịch chuyển tần số cộng hưởng của nhánh tụ xuống dưới các tần số sóng hài mục tiêu, qua đó hạn chế nguy cơ cộng hưởng. Dù vậy, cần kiểm tra phổ sóng hài thực tế, điện áp vận hành và thông số của tụ để xác nhận cấu hình phù hợp.

Cuộn kháng 14% cho hệ thống có sóng hài bậc thấp

Cấu hình cuộn kháng 14% được cân nhắc trong môi trường có thành phần sóng hài bậc thấp, đặc biệt là sóng hài bậc 3, theo định hướng ứng dụng của sản phẩm. Việc lựa chọn cấu hình này cần được đánh giá kỹ bởi đặc tính tải và phổ sóng hài có ảnh hưởng trực tiếp đến hiệu quả vận hành.

Đối với hệ thống có mức sóng hài cao, việc theo dõi dòng điện qua tụ, nhiệt độ thiết bị và chất lượng điện năng sau khi lắp đặt là cần thiết. Những dữ liệu này giúp đánh giá hiệu quả của giải pháp và phát hiện sớm các dấu hiệu vận hành bất thường.

Promax Electric tư vấn giải pháp tụ bù phù hợp cho hệ thống điện

Việc lựa chọn đúng thiết bị bù công suất phản kháng cần kết hợp giữa thông số sản phẩm và tình trạng thực tế của mạng điện. Promax Electric hỗ trợ khách hàng tìm hiểu giải pháp tụ bù thông minh có cuộn kháng SDF-HR, từ việc xác định nhu cầu bù đến lựa chọn cấu hình cuộn kháng theo đặc điểm tải và mức sóng hài.

Trước khi triển khai, doanh nghiệp nên chuẩn bị thông tin về công suất hệ thống, hệ số công suất hiện tại, thiết bị sử dụng biến tần và kết quả đo sóng hài nếu có. Đây là cơ sở để đánh giá cấu hình phù hợp, hạn chế nguy cơ cộng hưởng và tối ưu hiệu quả đầu tư.

Tụ bù thông minh có cuộn kháng SDF-HR là giải pháp đáng cân nhắc cho các hệ thống điện cần bù công suất phản kháng trong môi trường có nhiều sóng hài. Việc tích hợp cuộn kháng giúp hạn chế nguy cơ cộng hưởng, trong khi hệ thống điều khiển hỗ trợ quá trình đóng cắt và giám sát vận hành.

Liên hệ Promax Electric để được tư vấn giải pháp tụ bù SDF-HR phù hợp với đặc điểm hệ thống điện, góp phần nâng cao chất lượng điện năng và duy trì vận hành ổn định.
